▍緣起 ：一GB只需傳一秒是什麼概念？ ●●●●●●●●●●●●●●●●●●●●●
在PTT BBS論壇有PC_SHOPPING板網友問到，有部安裝雙OS的PC，因為其中一個OS不相容主機板的RAID結構，導致兩個OS無法同時存取RAID硬碟資料，有網友提出購買硬體RAID卡，不過更有網友提出在不同RAID架構下，資料須先帶出來才可以移轉的議題。「要買陣列卡不如買2bay NAS，不用買到最高階就有保護作用，ASUSTOR硬體較強，找台有GE介面的，整體傳輸速度還不錯，這樣你就可以不用理會不同OS的驅動程式問題。然後你還賺到一台NAS，可以拿來做別的事，更不用不同系統間的資料轉移問題。」
★ 簡直一語驚醒夢中人，原Po回答說：
「好耶！但主要問題是卡在不會認主機的RAID，而且我也想到主機空間有限，想說弄個NAS來丟資料，然後節省資料格式讀取和轉移的問題，謝謝大大喔~」
下一代的5G電信網路在規格上吵得沸沸揚揚，宣稱
可以在1秒下載一部電影 (內容農場)
但在2018年的今天，使用10Gb網路卡的ASUSTOR AS4002T NAS就能辦到1秒下載一部電影。
本文要開箱的是ASUSTOR AS4002T NAS，不只有兩個Gigabit Ethernet介面，更有一個10Gb網路卡，文中將測試網路聚合及系統轉移功能，並且隨著最新的ADM系統帶入更多的功能，例如用ASUSTOR EZ Sync把自己的NAS當成超大雲端硬碟使用。
產品特色：
- Marvell 1.6GHz、雙核心64-bit、Cortex-A72 處理器
- 內建 DDR4 2GB 記憶體
- 2個 GbE 網路埠 + 10GbE 網路埠
- 支援 2 顆硬碟熱插拔 與 多種網路聚合能力
▍不滅 ：網路聚合與開箱架構解析 ●●●●●●●●●●●●●●●●●●●●●
有鑑於 10G 熱潮日增，但並非人人皆能一次到位， 因此在升與不升的過渡期間, AS40 系列雖只推出 2 bay 及 4 bay. 但皆有 2 個 GbE 及 1 個 10GbE也能提供混合式網速效益，在親民價格策略下，亦能滿足讓低預算的使用者也能享受高速的科技快感，更能預先為未來升級10G環境作準備。混合式網速應用:
CASE I：2*gigabit LAN: 網路聚合合併頻寬使用.。
CASE II：1*10GbE: 10G 速度超過SATA介面。
CASE III：2*GbE + 1*10GbE: 10GbE降級為1GbE，綑綁成為 3 GbE網路聚合介面使用。
CASE IV： 併用 I 跟 II。
CASE IV 為ASUSTOR AS4002T NAS最典型的應用，本文也以CASE IV 的使用為主，1*10GbE 對接 ←→ 10GbE 的Desktop PC，2*GbE網路聚合，Desktop PC以10GbE直連NAS，視為內部匯流排，其它區網裝置則正常存取。
本文測試過程採用ADM 3.2 Beta版，並隨時更新到最新版本。
▍產品開箱：連接ASUSTOR AS4002T NAS ●●●●●●●●●●●●●●●●●●●●●
▲ ASUSTOR的AS4002T的彩盒正面。
▲ ASUSTOR的AS4002T的彩盒背面，也繼承了Ai家族的APP軟體。
▲ ASUSTOR的AS4002T的規格表，採用Marvell Armada 1.6Ghz雙核心中央處理器與DDR4 2GB主記憶體，支援兩顆SATA II/III HDD或SSD。
▲ 內部配件一覽。
▲ ASUSTOR的AS4002T的彩盒正面。
▲ ASUSTOR的AS4002T的規格表，採用Marvell Armada 1.6Ghz雙核心中央處理器與DDR4 2GB主記憶體，支援兩顆SATA II/III HDD或SSD。
▲ 內部配件一覽。
▲ ASUSTOR AS4002T NAS前方還有亮金金的磁吸式飾板。

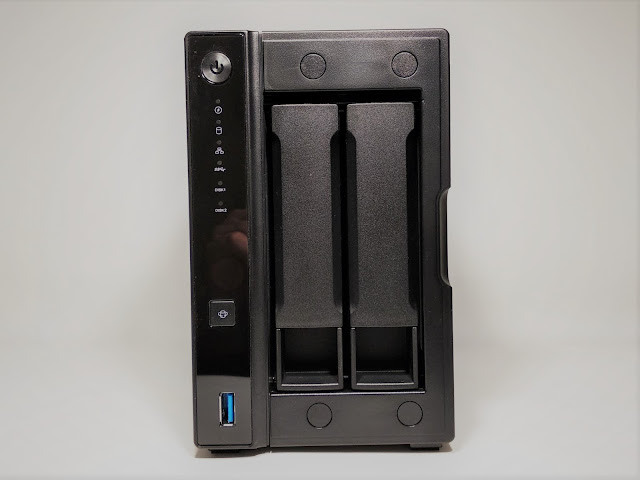

▲ 拿下飾板後就可以看到兩個抽取匣。
▲ 整體採免用螺絲設計，連拆裝硬碟都不需要任何工具。
▲ 網路介面有一個10GbE介面(上)與兩個GbE介面(下)。
▲ 一前一後各有一個USB 3.1 gen 1(也就是以前的USB 3.0)。
▲ 由於AS4002T沒有顯示介面，所以可以藉由ACC(ASUSTOR Control Centor)來找尋AS4002T的Link-local address，作為主機間相互通訊使用。

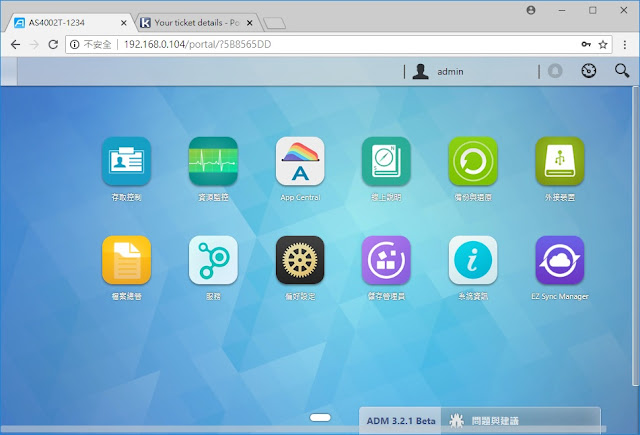

▲ AS4002T的初始化如同其他ADM版本一樣簡單。
▍10GbE網路測速 ：ASUS XG-C100C 10Gb ●●●●●●●●●●●●●●●●●
▲ 10Gbps 網路卡都需要 PCIe x4 介面插槽，並且給予合適數量通道才能發揮性能，ASUS XG-C100C 10Gb網路卡也屬於PCIe x4 介面插槽，其他雙10G Port的網路卡甚至用上PCIe x8介面插槽。
▲ 時至今日，這個二條PCIe 擴充槽著實派上用場，而且剛好配合了ASUS XG-C100C所需要的PCIe x4 Mode。10Gbps 網路卡都需要 PCIe x4以上介面插槽，並且給予合適數量通道才能發揮性能。如PCIe x16擴充槽沒有安裝顯示卡，也可以將網路卡安裝在其上。
▲ 連接線材採用CAT.6A等級，規範可達10Gb。一般是不會送這條線，而華芸大方的為用戶使用上的便利性，提供二條 CAT.5，連 CAT.6A也都提供了！
mount -t tmpfs -o size=2G tmpfs /tmp/ramdisk/▲ AS4002T內部是跑Linux，核心就有支援RAMDISK，使用 -t 參數指定檔案系統類型為 tmpfs，並且使用 -o 參數指定 RAM Disk 大小為 2G，在Desktop PC上也設定8G RAM DISK作為FTP的目的端磁碟，也就是FTP對傳的來源與目的媒體都是隨機存取記憶體，消彌了HDD速度的影響。
▲ 測試多款Windows FTP軟體後，覺得情人還是老的好，是用CLI的FTP速度反而比較快，上傳一個1.4G的檔案到AS4002T的RAMDISK，在下載到WINDOWS的RAMDISK，得到速度可以達1G Bytes/sec，也就是約8Gbps，超過七成已經是及格的表現了，能夠達到八成的速度算是非常厲害。
能夠這樣玩的根本原因是ASUSTOR AS4002T的RAM有2GB才有辦法這樣玩，以同價位的他牌NAS而言，根本被ASUSTOR狠甩好幾條街。
完整評測請詳見專文:
▍HDD速度測試 ●●●●●●●●●●●●●●●●
使用者不會真的使用RAMDISK來做為NAS的儲存空間，也有評測文章為了避免HDD的I/O瓶頸，而採用SSD組成磁碟陣列方式來測試，但這都是為了跑出10GbE本身的速度，本文貼近使用者體驗，使用兩顆Seagat 4G NAS碟組RAID 0，這應當才是使用者入手ASUSTOR AS4002T的真實使用感受。
▲ 由於10Gb網路卡的理論值超過SATA3的介面速度，將兩顆HDD建立RAID來測試傳檔速度。
▲ 在ADM中將RAID等級由single改為RAID 0。
▲ 測試寫入約 300MB/sec，讀取約 400MB/Sec。FTP單線下載約500MB/sec。
這樣測試更能貼近使用者的正常體驗，的確是比較好的，300MB~400MB/Sec的讀寫速度已經超越了GbE網路卡的極限，需要網路聚合或者10GbE網路卡才能吃下。HDD要達到1GB/sec可能要用到能容納更多磁碟的機器了，使用RAID 0+1、1+0或RAID 5的陣列組態了。
中華電信的LTE行動網路目前支援到256 QAM與5 CA(Carrier Aggregation)，也因此消費者對於能夠合併頻寬的Aggregation網路通訊技術也或多或少有了解，這是一個水龍頭裝太慢，用兩個裝的概念，這幾天南部的大雨應該是一次開了1T的水龍頭吧！
▲ 網路聚合在不同OS或網路設備也有不同的名稱，3COM的Port Trunking，CISCO的EtherChannel，Linux 則稱之為Linux Bonding，三者指的都是同一件事，而在Windows 2016 Server中，Link Aggregation稱之為NIC Teaming，Loading Balancing mode也有所不同。
▲ Windows 2016 Server中，經由Server Manager的 Local Server，可以Enable NIC Teaming。
能夠這樣玩的根本原因是ASUSTOR AS4002T的RAM有2GB才有辦法這樣玩，以同價位的他牌NAS而言，根本被ASUSTOR狠甩好幾條街。
完整評測請詳見專文:
▍HDD速度測試 ●●●●●●●●●●●●●●●●
使用者不會真的使用RAMDISK來做為NAS的儲存空間，也有評測文章為了避免HDD的I/O瓶頸，而採用SSD組成磁碟陣列方式來測試，但這都是為了跑出10GbE本身的速度，本文貼近使用者體驗，使用兩顆Seagat 4G NAS碟組RAID 0，這應當才是使用者入手ASUSTOR AS4002T的真實使用感受。
▲ 由於10Gb網路卡的理論值超過SATA3的介面速度，將兩顆HDD建立RAID來測試傳檔速度。▲ 在ADM中將RAID等級由single改為RAID 0。▲ 測試寫入約 300MB/sec，讀取約 400MB/Sec。FTP單線下載約500MB/sec。
這樣測試更能貼近使用者的正常體驗，的確是比較好的，300MB~400MB/Sec的讀寫速度已經超越了GbE網路卡的極限，需要網路聚合或者10GbE網路卡才能吃下。HDD要達到1GB/sec可能要用到能容納更多磁碟的機器了，使用RAID 0+1、1+0或RAID 5的陣列組態了。
▍Link Aggregation評測 ●●●●●●●●●●●●●●●●●●●●●
在乙太網路環境，早早就有網路聚合(Link Aggregation)的需求與應用，其意義在LTE行動網路有要求的聚集頻寬之外，更大的用意在於高可用度，可以兩條綁在一起，也可以三條已上綁在一起，不過我們不會說他是3LA，若失去部分網路連接，仍可以維持聯外網路的能力，以達到容錯的能力。

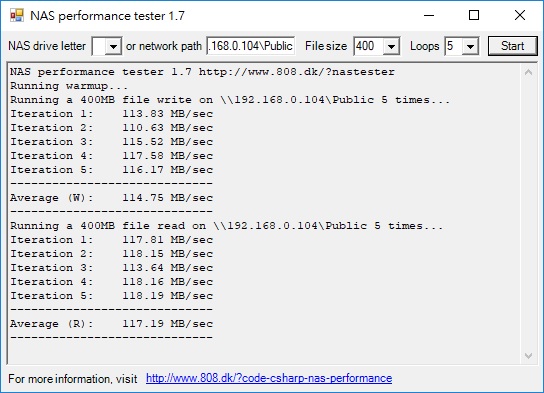

▲ 以單一電介面GbE網路介面測得的讀寫速度平均為117MB/Sec。
▲ 由ADM的偏好設定中可以設定網路介面與Link Aggregation。
▲ ASUSTOR AS4002T NAS的Link Aggregation精靈中，透過GUI可以輕鬆設定網路聚合，Round-Robin到Adaptiv Load Balancing正是Linux原生支援的Mode 0~6，骨子裡是Linux的ASUSTOR AS4002T NAS，會有這樣的選項就一點都不意外。
▲ 網路聚合在不同OS或網路設備也有不同的名稱，3COM的Port Trunking，CISCO的EtherChannel，Linux 則稱之為Linux Bonding，三者指的都是同一件事，而在Windows 2016 Server中，Link Aggregation稱之為NIC Teaming，Loading Balancing mode也有所不同。▲ Windows 2016 Server中，經由Server Manager的 Local Server，可以Enable NIC Teaming。
▲ 也能輕鬆合併兩個GbE網路介面，以便存取ASUSTOR AS4002T NAS。
▲ 兩個GbE網路介面合併成一個2GbE的網路聚合介面samba的傳輸速度。若移除其中一個GbE網路介面，網路傳輸依舊正常。
▲ 也能將2*GbE + 1*10GbE綑綁起來，10GbE降級為1GbE，綑綁成為 3 GbE網路聚合介面使用。
▲ 1*GbE + 1*10GbE綑綁起來，10GbE降級為1GbE，傳輸速路跟兩個1GbE網路介面綑綁類似。
▍ASUSTOR EZ Sync 管理員 ●●●●●●●●●●●●●●●●●●●●●
在屏東縣任職國中教師的表妹，這學期接了學校的教學組長，所以手頭上有許多文書工作，不過他同時也是一位3C殺手，前幾個禮拜才把隨身碟弄壞，裏頭的資料全毀，欲哭而無淚，我想就算幫她購買了新的行動儲存裝置，想必也是類似下場。
所以筆者推薦他使用google的雲端免費空間，不過經過一個多星期後居然被他塞爆了，再採用付費機制與購買行動硬碟的兩難時，筆者毅然決然地開放了家裡的ASUSTOR AS4002T NAS供表妹遠端存取，而且筆者更採用RAID 1組態，達到容錯功能。
▲ ASUS EZ Syc簡稱AES，是類似雲端硬碟的服務，安裝了AES用戶端，
所以筆者推薦他使用google的雲端免費空間，不過經過一個多星期後居然被他塞爆了，再採用付費機制與購買行動硬碟的兩難時，筆者毅然決然地開放了家裡的ASUSTOR AS4002T NAS供表妹遠端存取，而且筆者更採用RAID 1組態，達到容錯功能。
▲ ASUS EZ Syc簡稱AES，是類似雲端硬碟的服務，安裝了AES用戶端，
▲ 輸入主機IP:Port，登入帳號與密碼，必選擇同步資料夾位置與同步類型，便完成新增連線，
▲ 在ADM中的EZ Sync Manager可以看到同步完成的LOG與檔案。
▲ 在App Central中可以找到五種DataSync App，雖然間接透過外部雲端空間也可以同步到PC端，但是容量受限於雲端服務所購買的空間，利用ASUSTOR EZ Sync則視NAS安裝的硬碟大小。AES 還支援版本控制功能，如果使用時不小心覆蓋錯檔案也不用怕，透過版本控管功能，即可將檔案恢復成指定的時間版本。
▲ 在ADM中的EZ Sync Manager可以看到同步完成的LOG與檔案。▲ 在App Central中可以找到五種DataSync App，雖然間接透過外部雲端空間也可以同步到PC端，但是容量受限於雲端服務所購買的空間，利用ASUSTOR EZ Sync則視NAS安裝的硬碟大小。AES 還支援版本控制功能，如果使用時不小心覆蓋錯檔案也不用怕，透過版本控管功能，即可將檔案恢復成指定的時間版本。
▍磁碟移轉 ●●●●●●●●●●●●●●●●●●●●●
▲ 身為一位ASUSTOR的愛用者，家裡有多台ASUSTOR NAS是合理的！AS6302T當放客廳當檔案播放機，AS4002T在桌機旁視為內接設備，剛好可以來試試ASUSTOR的磁碟移轉功能。
▲ 由於ASUSTOR AS4002T NAS原本的硬碟組態為RAID 0，故必須同時移轉兩顆磁碟，先將ASUSTOR AS4002T NAS關機，取出硬碟，並更換到新的硬碟匣內。
▲ 最後將ASUSTOR AS6302T NAS啟動電源，便完成轉移工作，如果使用的是RAID 1磁碟陣列組態，移轉一顆硬碟便成為兩台完整的系統。

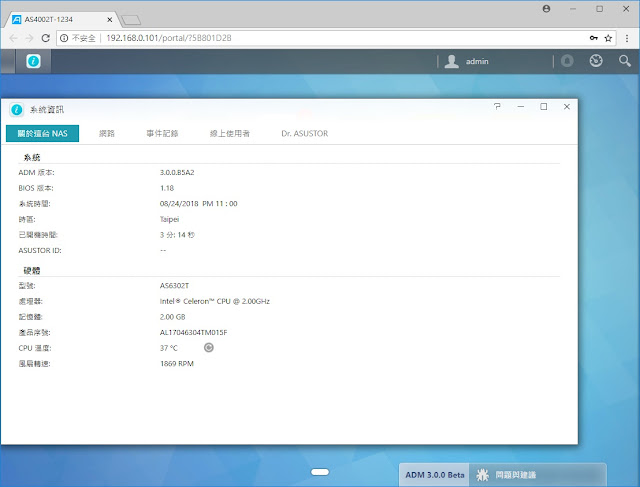

▲ 驗明正身為ASUSTOR AS6302T NAS無誤，而且系統轉移還不限同一個版號的ADM。
▍其他App Central中的軟體 ●●●●●●●●●●●●●●●●●●●●●
▲ ASUSTOR AS6302T NAS自己也有自己的App下載中心，就叫做App Central。

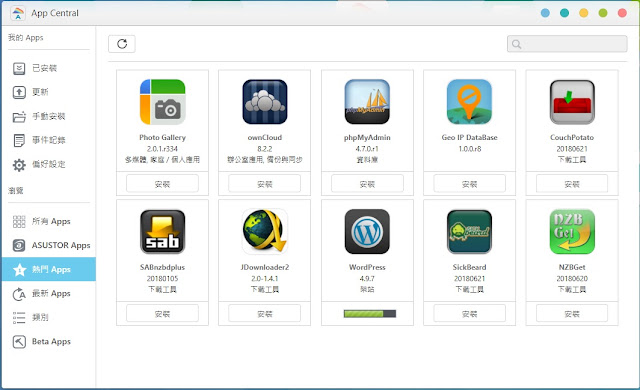

▲ 在App Central中，可以直接下載安裝App，例如架設部落格常用的WordPress，就可以把部落格架設在自己家中。還有更多好用的App等待消費者去發掘，在此就先打住，如有興趣瞭解可以上網搜尋相關參考文件。
▲ 在google play中以ASUSTOR當關鍵字搜尋，可以找到許多Ai家族App，都是ASUSTOR開發來提供手機連接NAS使用，由於使用相當簡便，在此就不一一介紹。
▲ 以台灣智慧服務推出的第二代智慧排插量測ASUSTOR AS4002T NAS尋常所需的功耗為20W上下。
▍節能分析 ●●●●●●●●●●●●●●●●●●●●●
▲ 以台灣智慧服務推出的第二代智慧排插量測ASUSTOR AS4002T NAS尋常所需的功耗為20W上下。
▲ 扣掉智慧排插量測所耗費的4W電力，所以ASUSTOR AS4002T NAS待機所吃的電力約為16W上下，是負載程度會略為升高。(但開機時仍會達到30W，所以還是需安裝足夠瓦特樹的電源是配器)
小結：
以一台i5桌機尋常使用時吃上40~50瓦特而言，顯然ASUSTOR AS4002T NAS達到的節能效果僅僅是i5桌機的1/3，三分之一，0.33....，很重要所以要說三次，插上顯示卡則吃電更兇。
故以個人居家使用且7天x24小時不停機而言，ASUSTOR AS4002T NAS每年大約可以節省1000餘元的電費，長期使用下來就可以把NAS的錢補回來，更遑論也讓桌機+NAS可以做更多的事情。而且還有一點，桌機並非設計來7天x24小時運作使用，大型應用建議還是使用Server，小型應用也可以使用NAS。
故以個人居家使用且7天x24小時不停機而言，ASUSTOR AS4002T NAS每年大約可以節省1000餘元的電費，長期使用下來就可以把NAS的錢補回來，更遑論也讓桌機+NAS可以做更多的事情。而且還有一點，桌機並非設計來7天x24小時運作使用，大型應用建議還是使用Server，小型應用也可以使用NAS。
2 bay NAS的HDD效能的確會成為I/O瓶頸，如要真正接近10Gbps的傳輸率，則須採用更多的磁碟堆疊出更高的效能，所以4 bay的AS4004T才是搭配10Gbps首選，未推出 5 bay 以上機種，推測應該也是在價位考量。
ASUSTOR目前還是先以 2 bay 及 4 bay 為首發，希望能夠很快看到ASUSTOR推出5 bay 以上的10Gb產品。以奇摩購物7499的售價來說，ASUSTOR AS4002T NAS相當的划算，單單一個10GbE網路卡就要價3000元了，等於一台2 bay的NAS才賣4499元，如果家裡沒有10GbE的網路交換器，10GbE網路介面還是能與PC端以背對背方式連接，在邏輯上可以當成外接硬碟來使用，在速度上更可以內接硬碟比拚。
更遑論AS4002T還有一台兩顆64位元A72處理器，A72可是歸類為ARM大核心之列，並非推砌小核來充數，更搭載2GB DDR4記憶體，運作起來相當輕盈，同時安裝多個大型APP還可以順暢運作，相對於它廠擠牙膏式的硬體規格，ASUSTOR算是相當的大方，把同價位的他牌NAS根本被狠甩好幾條街。
眾多App也相當容易使用！例如你如果是IT人員曾經安裝過Syslog Server，像Syslog Server這種只要負責收記錄檔的服務，就相當適合使用NAS來擔任，而且點幾個鍵就可以完成設定，完全不用傷腦筋，類似的例子還很多，ASUSTOR簡直是買硬體送軟體的概念。
ASUSTOR AS4002T NAS有著典約的外型，機體也相當輕盈，無螺絲設計使得拆裝硬碟時更不用使用到工具。
目前經findprice搜尋結果，在奇摩購物賣7499為元最低售價，購買連結如下
ASUSTOR華芸 AS4002T 2Bay NAS網路儲存伺服器
