94狂!「檔」不住的魅力!ASUSTOR AS3202T + 希捷納斯狼 打造 全方位檔案管理中心!

◎ 前言與導讀

▲ 老媽剛收到這個月的電費單,驚訝金額怎麼會那麼多,原來是老哥搬回來家裡住,24小時不停地使用i5桌機在下載分享檔案,電費也跟著水漲船高。(資料來源:台電電子帳單網站)

▲ 前幾天老哥才在找他的外接式硬碟,找了好幾個小時。結果剛剛就跟我說,外接式硬碟已經故障了,雖然它還在保固內,但是資料已經救不回來了,問我說有什麼方法可以預防這種情況。

▲ 身為本科系的資訊從業人員,這時當然不能漏氣,馬上推薦使用物美價廉的ASUSTOR_AS3202T網路儲存設備,既可以解決老哥檔案管理的問題,也可以利用磁碟陣列做資料保全,而且整機耗電量只要十幾瓦特,而且用手機APP就能遠端控制,讓老媽樂開懷。



◎ 使用過程

▲ ASUSTOR_AS3202T有兩個SATA介面,支援市面上大部分的SATA硬碟,在此推薦使用Seagate 希捷那嘶狼4TB 5900轉64MB SATA3 NAS專用硬碟,可以順應NAS或監控系統24小時不停機的需求,並且在塔型機器一個維度的堆疊上做抗震,硬碟比一般裝機碟更耐用,資料更有保障。

▲ 裝上兩顆2TB硬碟組成RAID 1,可用容量為1.79TB,當一顆硬碟損毀時,不影響系統的運作,若當插入一顆新的硬碟,同步作業將會自動執行。





▲ 由App Center可以下載到uTorrent與Transsmison這兩個支援BT分享的APP。


▲ uTorrentc還有圖表可以看到傳輸速度。


▲ 下載幾個Linux Distribution的ISO來測試。


▲ 以uTorrent為例,安裝完畢後可以設定語言為繁體中文。

▲ 除了各家NAS幾乎都支援的uTorrent與Transsmison之外,ASUSTOR AS3202T 還可以由App Center可以下載到下載中心這個官方APP。

▲ 下載中心支援網址的下載,會自動剖析協定,支援HTTP/HTTPS/FTP等主流協定。

 ▲ 下載中心也支援BT的下載,將torrent檔上傳到ASUSTOR AS3202T,就會開始進行點對點傳輸。


▲ 下載中心高度整合Torrent與網頁的下載。



▲ 老媽看到老哥抓檔案,抓得如此開心,自己也想要嘗試看看,但是平常只熟悉手機與平板電腦的操作,對於電腦與滑鼠的使用並不得心應手,問我有沒有辦法用手機完成下載設定,ASUSTOR真的沒讓我們全家人失望,AiDownload不就滿足了老媽的願望了嗎?





▲ 老媽還自己就學會打上想要搜尋的關鍵字來下載想看的檔案。(fedora為示意圖)



▲ 透過簡單易懂的介面,老媽也學會P2P分享了。(fedora為示意圖)


▲ 使用Family Asyst智慧延長線來量測原本老哥i5桌機與ASUSTOR_AS3202T耗電的差異性。


▲ 老哥i5桌機下載檔案時的功耗來到50W。

▲ ASUSTOR AS3202T下載檔案時的功耗為16.68W,閒置時的功耗為13.71W,耗電量約僅僅是老哥i5桌機的1/3,三分之一,0.33....,很重要所以要說三次。


▲ 以24小時不間斷下載檔案來考慮,ASUSTOR AS3202T每日約耗用16.68*24=0.4度,每個月約0.4*30=12度電。

▲ 以24小時不間斷下載檔案來考慮,i5桌機每日約耗用50*24=1.2度,每個月約1.2*30=36度電。


▲ 故每月轉換由ASUSTOR AS3202T來擔任下載機,減少的耗電量為36-12=24度,由於最終所需繳交的費用在各級距所費的電費不同。

▲ 每兩個月共省下48度電,所以使用EXCEL來精算之,以筆者家中使用狀況而言,共可以節省1410元整。

◎ 結語

1. 使用具有2 Bay的ASUSTOR AS3202T NAS,組成磁碟陣列RAID 1,保護不因單顆硬碟故障而損毀資料。
2. ASUSTOR AS3202T NAS年耗電量較常規桌機節省電費約1400元。
3. 可以安裝大顆硬碟,資料集中於ASUSTOR AS3202T NAS,並可提供異地存取。
4. ASUSTOR AS3202T 官方APP下載中心,完美整合BT與網頁下載。
4. 下載工具方便使用,不熟悉電腦作業系統者,也能使用手機APP輕鬆駕馭。



94狂!看我72變!ASUSTOR AS3202T 騎乘 希捷納斯狼 !(總集篇)





◎ 前言與導讀
ASUSTOR AS3202T網路儲存設備,具備HDMI、USB 3.0與GE網路介面,本身就是一部完整的電腦,現在運行ASUSTOR相當自豪的ADM系統,集下載器、多媒體撥放器、網頁伺服器、視訊監控主機等功能於一身,猶如孫悟空可以72變一樣,AS3202T也能夠變來變去喔,另外搭配Seagate NAS系列硬碟作開箱,雙硬碟組成容錯的RAID 1磁碟陣列,讓系統更加穩定。
老哥跟老媽提出的許多難題,ASUSTOR真的沒讓我這個資訊本科系的小弟與兒子丟臉,一一逢刃而解,為期三週的連載開箱,終於來到最後一週,為避免連發多帖造成各位網友大大的反感,故在此分享總集篇,另外三篇體驗文則以超連接的方式分享,希望有興趣的網友大大不吝點閱指教。
- 產品開箱
- 第一次開機
- 應用情境
   > 豐富的行動APP
   > 多媒體中心
   > 監控中心
   > 下載中心
   > 資料備份
- 效能測試
- 心得與結語
◎ 產品開箱

▲ Seagate NAS硬碟最近改名為納斯狼,並加強宣傳力道,納斯取的正式NAS的音譯,先看看外盒的差異,中間那一顆就是納斯狼的外包裝,與過往差異性並不大,不過硬碟機上的貼紙可大有不同。

▲ Seagate 納斯狼的型號為ST2000VN004-3Y/P,由型號2000便可以得知容量為2TB,3Y表示三年保固。

▲ 新舊款的背部差異性不大。

▲ Seagate 納斯狼同樣採用靜電袋加泡泡袋雙重防護。

▲ 左邊就是新品希捷納斯狼。

▲ 今日的主角ASUSTOR AS3202T閃耀登場。

▲ 正面標明系統規格,ASUSTOR AS3202T的規格如下:
- Intel Celeron 1.6GHz 四核心處理器
- 2GB DDR3L記憶體
- 支援兩個SATA-II/III介面的硬碟機
- 三個USB 3.0插孔
- 1000M乙太網路孔
- 重量輕巧僅1.17KG

▲ 背面有多國語言列印的產品特色。

▲ 外盒側面有簡單的示意圖。

▲ 打開ASUSTOR AS3202T的外盒上蓋。

▲ 看到ASUSTOR貼心提醒的字樣,感覺就非常的貼心。
▲ 內蓋的另外一腳還有QR CODE供直接掃描開啟網址。

▲ 取出主機與配件盒。

▲ 本次所有開箱部品一覽。



▲ ASUSTOR AS3202T的盒裝內容物說明。

▲ 打開配件盒。

▲ 除有NAS主機主機一台之外,配件盒還包含了安裝光碟片一片、快速安裝手冊、AC電源線與變壓器、RJ-45網路線、免起子硬碟螺絲。

▲ 說明書內的繁體中文一偶。

▲ 內附遙控器一只。

▲ 遙控器使用兩顆AAA電池供應電力。

▲ 正面上方為亮眼的asustor字樣,左側為顯示燈號。菱格與噴砂外殼,讓容易全身出油的筆者,也不易在機殼上沾染指紋印。

▲ 正面下方為一個USB3.0插孔以及紅外線接收孔。

▲ ASUSTOR AS3202T附上相當貼心的快拆螺絲,不必使用起子便可以鎖上,上圖右側由下而上分別為電源孔、RJ-45網路孔。

▲ 背面有機體唯一一個風扇,左上由上而下為電源按鈕、兩個USB3.0插孔、HDMI孔。

▲ 打開兩枚螺絲後,將機殼往後提,在外拉,最後往前推就可以卸下外殼。

▲ ASUSTOR AS3202T的機板不大,再大的空間就用在兩個硬碟機。

▲ ASUSTOR AS3202T同樣為硬碟機附贈八顆快拆螺絲。

▲ ASUSTOR AS3202T提供兩個SATA介面。

▲ ASUSTOR AS3202T內建的處理器為- Intel Celeron 1.6GHz 四核心處理器,採用無風扇設計。

▲ 圖片中IC板就是內建的ADATA IUM01-512MFHL DOM,也是作業系統存放的實體位置。
由於往下除了更換電池之外,並無可供使用者操作的部分,所以就不進行分解拆機了,以下便進入更重要的系統設定與管理。
◎ 第一次開機

▲ 選擇初始化NAS或者上傳ADM,這邊我們選擇初始化,ADM的部分再利用ADM的介面來升級即可。

▲ 為了一窺究竟當然選擇客製化設定。

▲ 設定管理員的帳號密碼。

▲ 設定NAS系統時間。

▲ 設定網路介面,這邊我們選擇自動取得IP,因為NAS規劃在IP分享器的LAN端。

▲ 由於剛開箱時,尚未收到另外一顆希捷納斯狼硬碟,這裡先設定單碟。

▲ 在asustor的系統上支援了多種的RAID組態。

▲ 逐一完成所有設定。

▲ 由於第一次開箱asustor的NAS,所以就必須註冊新的asustor ID。

▲ 先拿家裡的另外一顆希捷NAS碟來測試RAID組態,支援基本的S.M.A.R.T監控,可以抓取到硬碟的溫度。

▲ 雖然兩顆是不同大小,但是依然可以組成RAID 1,不過浪費了1TB的空間就是了。

▲ 別忘了把設定改成繁體中文,看請來更親民。

▲ 最後便將ADM手動更新到最新版本,重開機後會由DHCP伺服器取得一個IP。
▲ 查看的方法有三種,一種在PC上執行Control Centor,第二是到DHCP伺服器上查看配發的IP,另外一種方法是使用Ai行動APP,並將行動裝置連上同一個LAN,選擇自動搜尋便可以找到NAS的IP。
◎ 應用情境
☆ 豐富的NAS APP

▲ 第一次打開ASUSTOR的NAS後,看到玲瑯滿目的NAS APP,讓人目不暇給,測試到目前為止,APP的相容性都相當高,設定步驟也很簡單,還會幫你幫相關的套件自動給補齊。
☆ 多媒體中心

▲ 家中電視被老哥佔據!沒關係!利用華芸 AS3202T影音檔案即時轉檔並串流至手機 AiVideos 上!用手機就能看NAS內的檔案!
▲ 全家人擠在平板前觀看Youtube太辛苦!用 MediaCast 讓行動裝置上的 YouTube 影音也能在大螢幕欣賞!
▲ 使用Media Cast的方法很簡單,只要在ASUSTOR AS3202T上安裝並啟用Media Cast。


▲ 在同一區域網路下用手機開啟Youtube,並按下紅色框框內的按鈕,就可以投射到ASUSTOR AS3202T所連接的螢幕上。
☆ 監控中心

▲ 母親賣粽子常被偷,使用雲端攝影機直接外拋到華芸 AS3202T。24小時數位保全 Surveillance Center 搭配行動程式 AiSecure,不必擔心!
☆ 下載中心

▲ 老媽剛收到這個月的電費單,驚訝金額怎麼會那麼多,原來是老哥搬回來家裡住,24小時不停地使用i5桌機在下載分享檔案,電費也跟著水漲船高。(資料來源:台電電子帳單網站)

▲ 前幾天老哥才在找他的外接式硬碟,找了好幾個小時。結果剛剛就跟我說,外接式硬碟已經故障了,雖然它還在保固內,但是資料已經救不回來了,問我說有什麼方法可以預防這種情況。

▲ 身為本科系的資訊從業人員,這時當然不能漏氣,馬上推薦使用物美價廉的ASUSTOR_AS3202T網路儲存設備,既可以解決老哥檔案管理的問題,也可以利用磁碟陣列做資料保全,而且整機耗電量只要十幾瓦特,而且用手機APP就能遠端控制,讓老媽樂開懷。

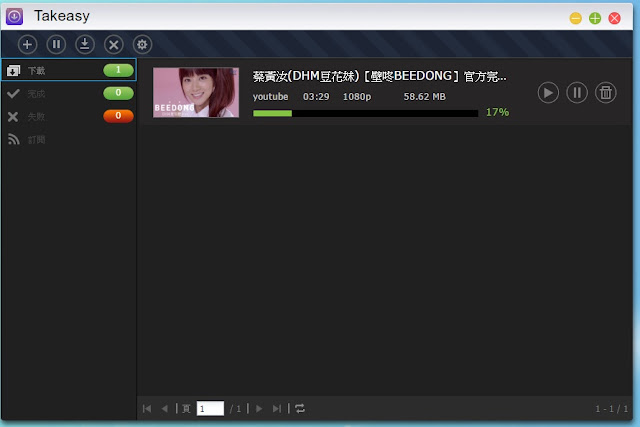

▲ 老哥心目中的女神是豆花妹,每天晚上都要聽他的歌曲才睡得著,但是開著Youtube跟網路也不是辦法,於是我介紹他使用takeasy這套NAS APP。

▲ takeasy支援Youtube、Vimeo、Youku、Tudou、flvcd.com等知名網路串流,只要打入網址就可以存到NAS上。
☆ 資料備份

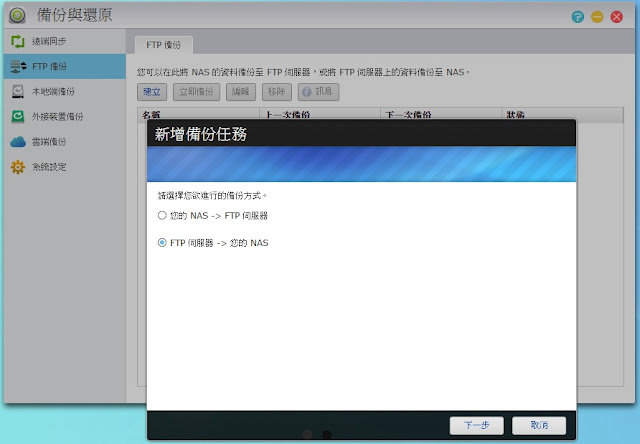

▲ 主管中了勒索病毒苦無對策,老媽平板當機檔案全沒了,定期備份檔案到華芸 AS3202T解燃眉之急。

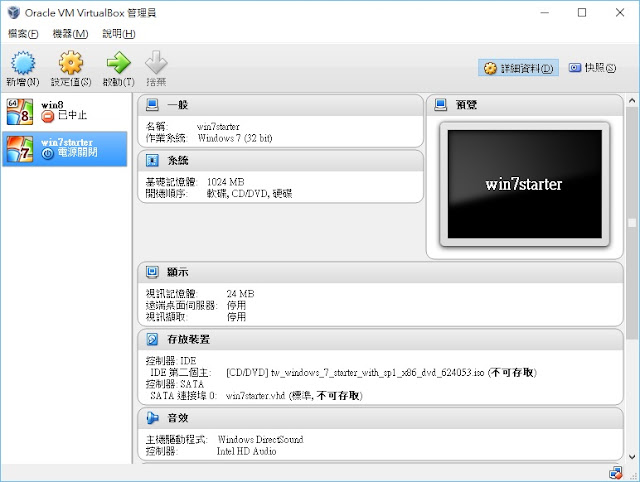

▲ 安裝虛擬機器備份太多快照,主機硬碟不夠放了!移轉到NAS上做異地存放,空間更大,更安全!

▲ 移轉到ASUSTOR AS3202T NAS上做異地存放,空間更大,更安全!

◎ 效能測試
 ▲ 在此為1000M網路卡速度測試以及希捷納斯狼進行效能測試。
測試平台:
CPU:Intel i5-6600K
M/B: ASUS Z170-K
OS: Windows 10 Pro 64bit


▲ 將希捷舊款NAS硬碟2TB裝載在i5測試桌機跑效能測試,在ATTO的跑分最高讀取來到178MB/sec以上,寫入則為174MB/Sec。

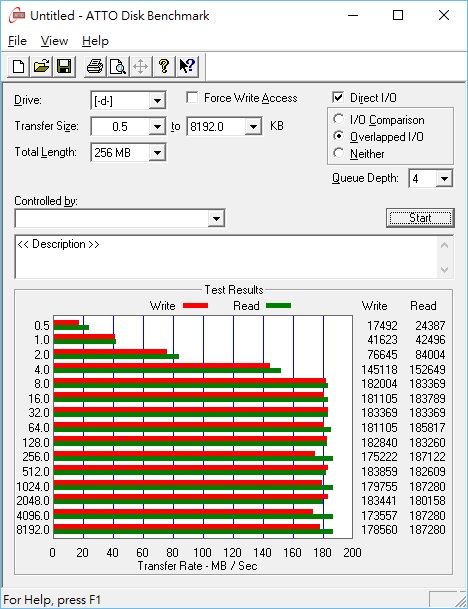

▲ 將希捷納斯狼2TB在ATTO的跑分在8MB的讀寫就很接近峰值,最高讀取來到187MB/sec以上,最高寫入來到183MB/sec以上,納斯狼相對於舊款約有5%的效能增長。

▲ 希捷納斯狼2TB在AS SSD Benchmark的跑分,循序讀取178MB/sec,循序寫入136MB/Sec。


▲ 希捷納斯狼2TB與舊型Seagate NAS硬碟在windows 10組成鏡像磁碟區,也就是RAID 1。


▲ 鏡像磁碟區在Atto Disk Benchmark的跑分,循序讀取178MB/sec,循序寫入173MB/Sec,較使用單一磁碟的納斯狼為慢不同型號硬碟的協調度也會影響效能,本測試實力較接近低速碟,然而RAID 1計算時的也會有效能消耗。

▲ 以相同硬碟在windows 10組成等量磁碟區RAID 0。


 ▲ 等量磁碟區在Atto Disk Benchmark的跑分,循序讀取348MB/sec,循序寫入344MB/Sec,接近為單一納斯狼效能的兩倍,兩顆磁碟雖為不同型號,但組成RAID 0仍有大幅的效能躍進。


▲ 由於家裡的IP分享器為100Mbsp機種,測試結果塞滿了整個介面。故改用採取ASUSTOR AS3202T與ASUS Z170-K背對背方式連線,便能以自動協商跑到1000Mbsp。

▲ 在ASUSTOR AS3202T啟用FTP服務,以下在單一磁碟測試上以FTP測試乙太網路速度。

▲ FTP通訊協動對於檔案傳輸的OVERHEAD最小,所以用它來測試網卡效能是十分恰當的,以兩個FTP連線同時機抓取NAS上的檔案。

▲ 在NAS端無RAID,在PC上監測到的網路卡速度,巔峰可以達到接近1Gbps,由於讀寫磁碟與開關檔案的效能因素,寫入的D槽為外接式硬碟,所以中間會有網卡速度往下掉的情況,在PC端的寫入磁碟是否為SSD對效能也會有影響。

▲ 在NAS端組成RAID 1在寫入PC端的E槽SSD,讓檔案傳輸中間的速度抖動較小,由於FTP是漸進式的方式增加傳輸速度,當速度拉到接近1GB時,檔案已完成傳輸,如果繼續傳檔下去,測試數據會較佳。但無論如何,在此以證明了ASUSTOR AS3202T其GB網路介面的實力。

▲ 在NAS端組成RAID 1在寫入PC端的D槽外接是傳統硬碟,在檔案傳輸中間的速度抖動依然明顯。

▲ 而在 ASUSTOR AS3202T NAS的管理網頁,也可以查看到系統的效能。

◎ 心得與結語

1. ASUSTOR AS3202T的GE介面在傳檔過程中,可以達到非常接近1000Mbps的效能。
2. 希捷納斯狼硬碟在小區塊的讀取能有一定的表現,其極速很快就能衝上180Mbps。
3. ASUSTOR AS3202T機體輕巧,外觀清新脫俗,菱格與噴砂外殼不易沾染指紋,不管是放置辦公室或是客廳,都顯得十分俐落且美觀大方。
4. ASUSTOR的Ai家族行動APP,針對不同功能開發單一APP,使用上簡單明聊,讓家中長輩也能輕易上手。
5. ASUSTOR的NAS專用APP眾多,相容性佳,安裝簡便,容易使用。
6. ASUSTOR AS3202T支援兩顆硬碟,可以採取RAID 0強化約兩倍效能或RAID 1對資料做保護
7. ASUSTOR AS3202T具備HDMI輸出,並支援紅外線遙控器,搭配KODI可以完全取代多媒體播放器
8. Surveillance Center是一套完整的視訊監控軟體,可以讓ASUSTOR AS3202T完整取代IPCam主機,除自行選購市面上的IPCam產品之外,也可以使用汰舊手機安裝IP攝影頭APP來當作IPCam。
9. 使用ASUSTOR AS3202T當作下載機,下載中心支援BT/HTTPS/HTTP/FTP多協定,且下載時功耗只有16W左右,在筆者的案例中,一年可以節省1400元電費
10. 隨時同步備份資料到NAS上,可避免中毒或者系統損毀時的資料損失。

簡而言之,ASUSTOR AS3202T集下載器、多媒體撥放器、網頁伺服器、視訊監控主機等功能於一身,猶如孫悟空可以72變一樣,AS3202T也能夠變來變去喔,物美價廉且節能省電,CP值絕頂。
