94狂！看我72變！ASUSTOR AS3202T 騎乘 希捷納斯狼 ！(總集篇)





◎ 前言與導讀
ASUSTOR AS3202T網路儲存設備，具備HDMI、USB 3.0與GE網路介面，本身就是一部完整的電腦，現在運行ASUSTOR相當自豪的ADM系統，集下載器、多媒體撥放器、網頁伺服器、視訊監控主機等功能於一身，猶如孫悟空可以72變一樣，AS3202T也能夠變來變去喔，另外搭配Seagate NAS系列硬碟作開箱，雙硬碟組成容錯的RAID 1磁碟陣列，讓系統更加穩定。
老哥跟老媽提出的許多難題，ASUSTOR真的沒讓我這個資訊本科系的小弟與兒子丟臉，一一逢刃而解，為期三週的連載開箱，終於來到最後一週，為避免連發多帖造成各位網友大大的反感，故在此分享總集篇，另外三篇體驗文則以超連接的方式分享，希望有興趣的網友大大不吝點閱指教。
- 產品開箱
- 第一次開機
- 應用情境
   > 豐富的行動APP
   > 多媒體中心
   > 監控中心
   > 下載中心
   > 資料備份
- 效能測試
- 心得與結語
◎ 產品開箱

▲ Seagate NAS硬碟最近改名為納斯狼，並加強宣傳力道，納斯取的正式NAS的音譯，先看看外盒的差異，中間那一顆就是納斯狼的外包裝，與過往差異性並不大，不過硬碟機上的貼紙可大有不同。

▲ Seagate 納斯狼的型號為ST2000VN004-3Y/P，由型號2000便可以得知容量為2TB，3Y表示三年保固。

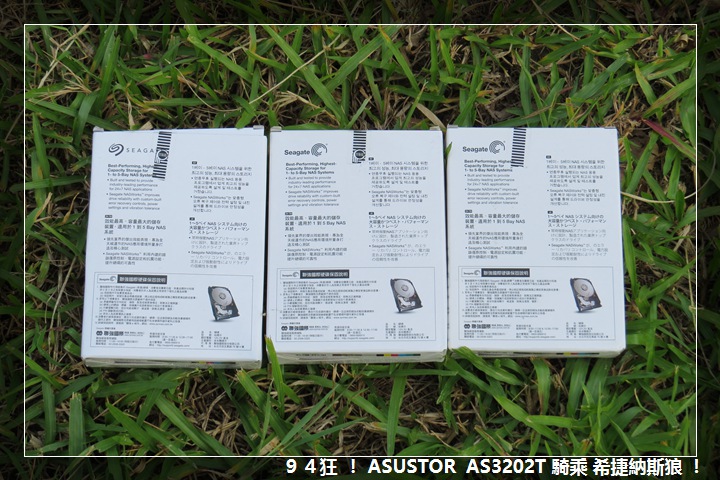

▲ 新舊款的背部差異性不大。

▲ Seagate 納斯狼同樣採用靜電袋加泡泡袋雙重防護。

▲ 左邊就是新品希捷納斯狼。

▲ 今日的主角ASUSTOR AS3202T閃耀登場。

▲ 正面標明系統規格，ASUSTOR AS3202T的規格如下：
- Intel Celeron 1.6GHz 四核心處理器
- 2GB DDR3L記憶體
- 支援兩個SATA-II/III介面的硬碟機
- 三個USB 3.0插孔
- 1000M乙太網路孔
- 重量輕巧僅1.17KG

▲ 背面有多國語言列印的產品特色。

▲ 外盒側面有簡單的示意圖。

▲ 打開ASUSTOR AS3202T的外盒上蓋。

▲ 看到ASUSTOR貼心提醒的字樣，感覺就非常的貼心。
▲ 內蓋的另外一腳還有QR CODE供直接掃描開啟網址。

▲ 取出主機與配件盒。

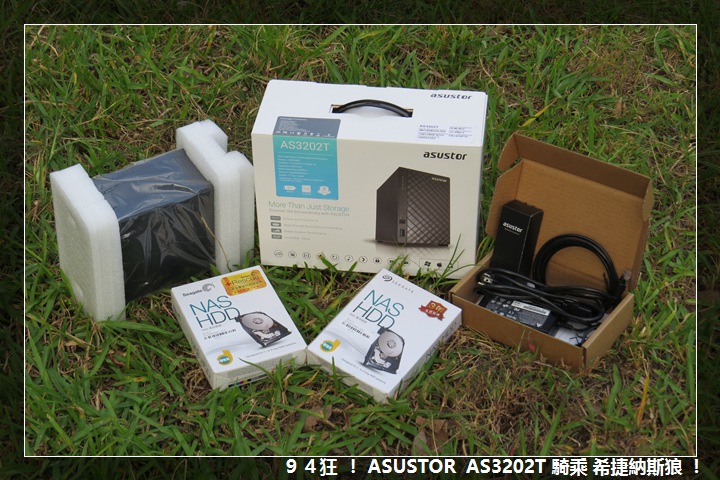

▲ 本次所有開箱部品一覽。



▲ ASUSTOR AS3202T的盒裝內容物說明。

▲ 打開配件盒。

▲ 除有NAS主機主機一台之外，配件盒還包含了安裝光碟片一片、快速安裝手冊、AC電源線與變壓器、RJ-45網路線、免起子硬碟螺絲。

▲ 說明書內的繁體中文一偶。

▲ 內附遙控器一只。

▲ 遙控器使用兩顆AAA電池供應電力。

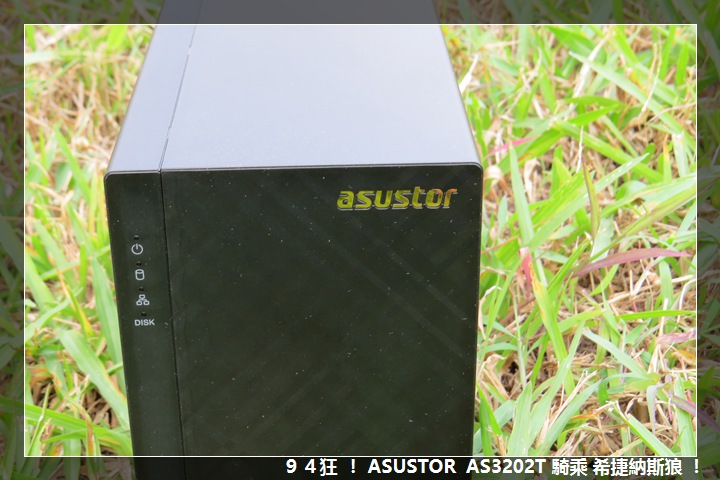

▲ 正面上方為亮眼的asustor字樣，左側為顯示燈號。菱格與噴砂外殼，讓容易全身出油的筆者，也不易在機殼上沾染指紋印。

▲ 正面下方為一個USB3.0插孔以及紅外線接收孔。

▲ ASUSTOR AS3202T附上相當貼心的快拆螺絲，不必使用起子便可以鎖上，上圖右側由下而上分別為電源孔、RJ-45網路孔。

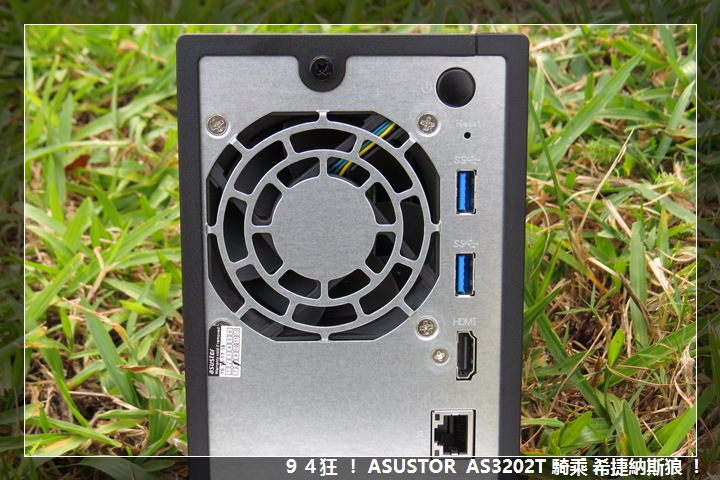

▲ 背面有機體唯一一個風扇，左上由上而下為電源按鈕、兩個USB3.0插孔、HDMI孔。

▲ 打開兩枚螺絲後，將機殼往後提，在外拉，最後往前推就可以卸下外殼。

▲ ASUSTOR AS3202T的機板不大，再大的空間就用在兩個硬碟機。

▲ ASUSTOR AS3202T同樣為硬碟機附贈八顆快拆螺絲。

▲ ASUSTOR AS3202T提供兩個SATA介面。

▲ ASUSTOR AS3202T內建的處理器為- Intel Celeron 1.6GHz 四核心處理器，採用無風扇設計。

▲ 圖片中IC板就是內建的ADATA IUM01-512MFHL DOM，也是作業系統存放的實體位置。
由於往下除了更換電池之外，並無可供使用者操作的部分，所以就不進行分解拆機了，以下便進入更重要的系統設定與管理。
◎ 第一次開機

▲ 選擇初始化NAS或者上傳ADM，這邊我們選擇初始化，ADM的部分再利用ADM的介面來升級即可。

▲ 為了一窺究竟當然選擇客製化設定。

▲ 設定管理員的帳號密碼。

▲ 設定NAS系統時間。

▲ 設定網路介面，這邊我們選擇自動取得IP，因為NAS規劃在IP分享器的LAN端。

▲ 由於剛開箱時，尚未收到另外一顆希捷納斯狼硬碟，這裡先設定單碟。

▲ 在asustor的系統上支援了多種的RAID組態。

▲ 逐一完成所有設定。

▲ 由於第一次開箱asustor的NAS，所以就必須註冊新的asustor ID。

▲ 先拿家裡的另外一顆希捷NAS碟來測試RAID組態，支援基本的S.M.A.R.T監控，可以抓取到硬碟的溫度。

▲ 雖然兩顆是不同大小，但是依然可以組成RAID 1，不過浪費了1TB的空間就是了。

▲ 別忘了把設定改成繁體中文，看請來更親民。

▲ 最後便將ADM手動更新到最新版本，重開機後會由DHCP伺服器取得一個IP。
▲ 查看的方法有三種，一種在PC上執行Control Centor，第二是到DHCP伺服器上查看配發的IP，另外一種方法是使用Ai行動APP，並將行動裝置連上同一個LAN，選擇自動搜尋便可以找到NAS的IP。
◎ 應用情境
☆ 豐富的NAS APP

▲ 第一次打開ASUSTOR的NAS後，看到玲瑯滿目的NAS APP，讓人目不暇給，測試到目前為止，APP的相容性都相當高，設定步驟也很簡單，還會幫你幫相關的套件自動給補齊。
☆ 多媒體中心

▲ 家中電視被老哥佔據！沒關係！利用華芸 AS3202T影音檔案即時轉檔並串流至手機 AiVideos 上！用手機就能看NAS內的檔案！
▲ 全家人擠在平板前觀看Youtube太辛苦！用 MediaCast 讓行動裝置上的 YouTube 影音也能在大螢幕欣賞！

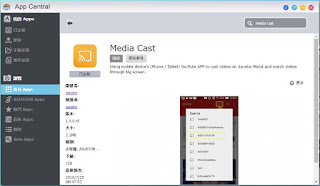

▲ 使用Media Cast的方法很簡單，只要在ASUSTOR AS3202T上安裝並啟用Media Cast。

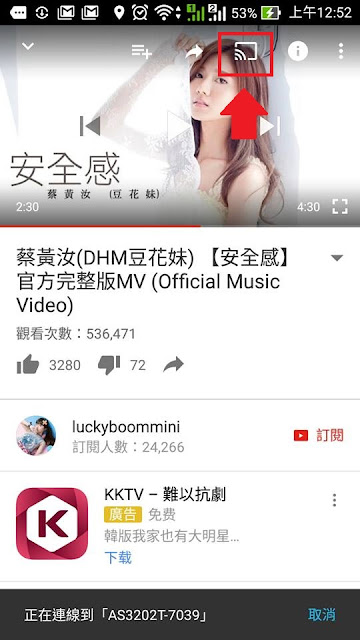

▲ 在同一區域網路下用手機開啟Youtube，並按下紅色框框內的按鈕，就可以投射到ASUSTOR AS3202T所連接的螢幕上。
☆ 監控中心

▲ 母親賣粽子常被偷，使用雲端攝影機直接外拋到華芸 AS3202T。24小時數位保全 Surveillance Center 搭配行動程式 AiSecure，不必擔心！
☆ 下載中心

▲ 老媽剛收到這個月的電費單，驚訝金額怎麼會那麼多，原來是老哥搬回來家裡住，24小時不停地使用i5桌機在下載分享檔案，電費也跟著水漲船高。(資料來源：台電電子帳單網站)

▲ 前幾天老哥才在找他的外接式硬碟，找了好幾個小時。結果剛剛就跟我說，外接式硬碟已經故障了，雖然它還在保固內，但是資料已經救不回來了，問我說有什麼方法可以預防這種情況。

▲ 身為本科系的資訊從業人員，這時當然不能漏氣，馬上推薦使用物美價廉的ASUSTOR_AS3202T網路儲存設備，既可以解決老哥檔案管理的問題，也可以利用磁碟陣列做資料保全，而且整機耗電量只要十幾瓦特，而且用手機APP就能遠端控制，讓老媽樂開懷。

▲ 老哥心目中的女神是豆花妹，每天晚上都要聽他的歌曲才睡得著，但是開著Youtube跟網路也不是辦法，於是我介紹他使用takeasy這套NAS APP。

▲ takeasy支援Youtube、Vimeo、Youku、Tudou、flvcd.com等知名網路串流，只要打入網址就可以存到NAS上。
☆ 資料備份

▲ 主管中了勒索病毒苦無對策，老媽平板當機檔案全沒了，定期備份檔案到華芸 AS3202T解燃眉之急。

▲ 安裝虛擬機器備份太多快照，主機硬碟不夠放了！移轉到NAS上做異地存放，空間更大，更安全！

▲ 移轉到ASUSTOR AS3202T NAS上做異地存放，空間更大，更安全！

◎ 效能測試
 ▲ 在此為1000M網路卡速度測試以及希捷納斯狼進行效能測試。
測試平台：
CPU：Intel i5-6600K
M/B: ASUS Z170-K
OS: Windows 10 Pro 64bit

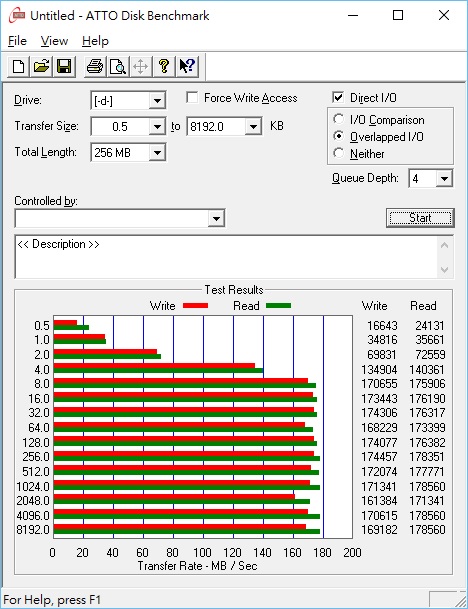

▲ 將希捷舊款NAS硬碟2TB裝載在i5測試桌機跑效能測試，在ATTO的跑分最高讀取來到178MB/sec以上，寫入則為174MB/Sec。


▲ 將希捷納斯狼2TB在ATTO的跑分在8MB的讀寫就很接近峰值，最高讀取來到187MB/sec以上，最高寫入來到183MB/sec以上，納斯狼相對於舊款約有5%的效能增長。

▲ 希捷納斯狼2TB在AS SSD Benchmark的跑分，循序讀取178MB/sec，循序寫入136MB/Sec。


▲ 希捷納斯狼2TB與舊型Seagate NAS硬碟在windows 10組成鏡像磁碟區，也就是RAID 1。

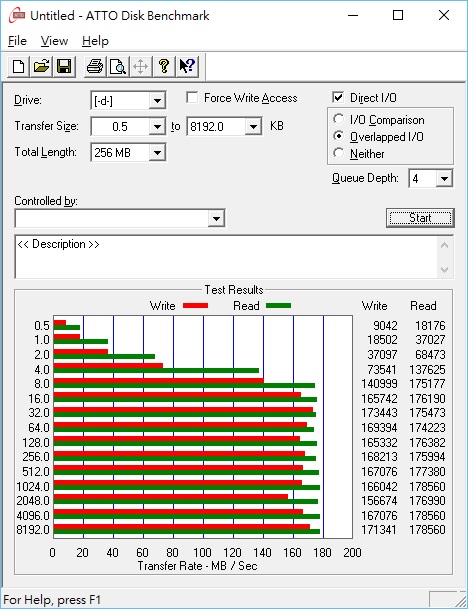

▲ 鏡像磁碟區在Atto Disk Benchmark的跑分，循序讀取178MB/sec，循序寫入173MB/Sec，較使用單一磁碟的納斯狼為慢，不同型號硬碟的協調度也會影響效能，本測試實力較接近低速碟，然而RAID 1計算時的也會有效能消耗。

▲ 以相同硬碟在windows 10組成等量磁碟區RAID 0。

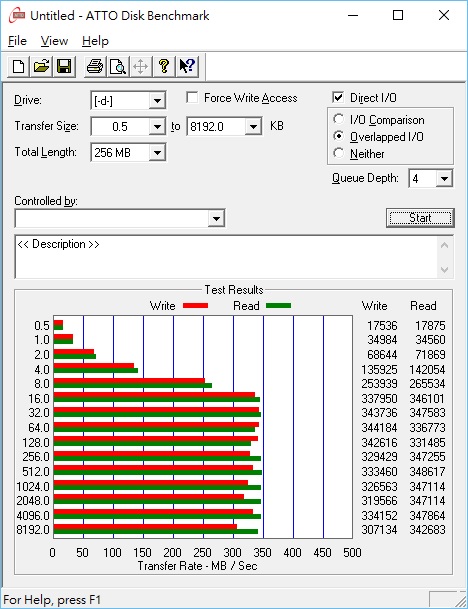

 ▲ 等量磁碟區在Atto Disk Benchmark的跑分，循序讀取348MB/sec，循序寫入344MB/Sec，接近為單一納斯狼效能的兩倍，兩顆磁碟雖為不同型號，但組成RAID 0仍有大幅的效能躍進。


▲ 由於家裡的IP分享器為100Mbsp機種，測試結果塞滿了整個介面。故改用採取ASUSTOR AS3202T與ASUS Z170-K背對背方式連線，便能以自動協商跑到1000Mbsp。

▲ 在ASUSTOR AS3202T啟用FTP服務，以下在單一磁碟測試上以FTP測試乙太網路速度。

▲ FTP通訊協動對於檔案傳輸的OVERHEAD最小，所以用它來測試網卡效能是十分恰當的，以兩個FTP連線同時機抓取NAS上的檔案。

▲ 在NAS端無RAID，在PC上監測到的網路卡速度，巔峰可以達到接近1Gbps，由於讀寫磁碟與開關檔案的效能因素，寫入的D槽為外接式硬碟，所以中間會有網卡速度往下掉的情況，在PC端的寫入磁碟是否為SSD對效能也會有影響。

▲ 在NAS端組成RAID 1在寫入PC端的E槽SSD，讓檔案傳輸中間的速度抖動較小，由於FTP是漸進式的方式增加傳輸速度，當速度拉到接近1GB時，檔案已完成傳輸，如果繼續傳檔下去，測試數據會較佳。但無論如何，在此以證明了ASUSTOR AS3202T其GB網路介面的實力。

▲ 在NAS端組成RAID 1在寫入PC端的D槽外接是傳統硬碟，在檔案傳輸中間的速度抖動依然明顯。

▲ 而在 ASUSTOR AS3202T NAS的管理網頁，也可以查看到系統的效能。

◎ 心得與結語

1. ASUSTOR AS3202T的GE介面在傳檔過程中，可以達到非常接近1000Mbps的效能。
2. 希捷納斯狼硬碟在小區塊的讀取能有一定的表現，其極速很快就能衝上180Mbps。
3. ASUSTOR AS3202T機體輕巧，外觀清新脫俗，菱格與噴砂外殼不易沾染指紋，不管是放置辦公室或是客廳，都顯得十分俐落且美觀大方。
4. ASUSTOR的Ai家族行動APP，針對不同功能開發單一APP，使用上簡單明聊，讓家中長輩也能輕易上手。
5. ASUSTOR的NAS專用APP眾多，相容性佳，安裝簡便，容易使用。
6. ASUSTOR AS3202T支援兩顆硬碟，可以採取RAID 0強化約兩倍效能或RAID 1對資料做保護。
7. ASUSTOR AS3202T具備HDMI輸出，並支援紅外線遙控器，搭配KODI可以完全取代多媒體播放器。
8. Surveillance Center是一套完整的視訊監控軟體，可以讓ASUSTOR AS3202T完整取代IPCam主機，除自行選購市面上的IPCam產品之外，也可以使用汰舊手機安裝IP攝影頭APP來當作IPCam。
9. 使用ASUSTOR AS3202T當作下載機，下載中心支援BT/HTTPS/HTTP/FTP多協定，且下載時功耗只有16W左右，在筆者的案例中，一年可以節省1400元電費。
10. 隨時同步備份資料到NAS上，可避免中毒或者系統損毀時的資料損失。

簡而言之，ASUSTOR AS3202T集下載器、多媒體撥放器、網頁伺服器、視訊監控主機等功能於一身，猶如孫悟空可以72變一樣，AS3202T也能夠變來變去喔，物美價廉且節能省電，CP值絕頂。
